交联聚乙烯绝缘电力电缆的不圆整现象，往往是因为电缆填充料聚丙烯网状纤维并股软绳的直径丈量误差所构成的。因为该种资料疏松、柔软、无固定截面形状，因而不能选用惯例的直径丈量办法。现在行业内无切实可行的并股软绳直径丈量办法，以至该资料标准混乱，无法满意运用要求。三芯交联电缆是我厂主导产品，其外观质量问题直接影响我厂的产品和企业形象，及经济效益。因而，处理并股软绳的直径丈量问题势在必行。经过长期的实践、探索、总结，提出了并股软绳直径丈量的新办法。

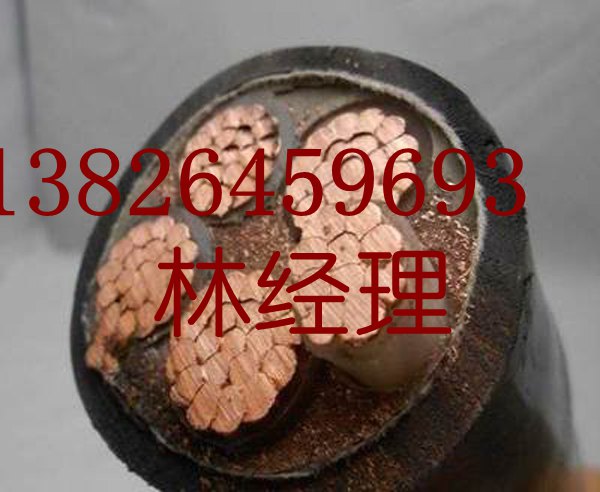

并股软绳直径丈量办法现状剖析 三条直径相同的线芯两两相切外，且分别与外被层内切，并股软绵占据线芯与护套间的空间，构成曲边扇形。显着，在电缆结构规划中此曲边扇形的面积不难计算，而怎么确保并股软绵在运用状况下呈规划要求的截面是个大问题。并股软绵由聚丙烯吹膜撕裂所成的网状纤维多股绞合而成，其外观特征疏松柔软，横截面形状不规则，不同点的横截面巨细不一致。针对并股软绳的这些特征和怎么界说其“直径”，又怎么来丈量呢？ 对此，现行行业收购标准无规则，并股软绳生产厂及电缆厂也都没有对其“直径”给出清晰的界说。对其“直径”的丈量一般选用如下办法:

（1）并股软绳处于天然状况下，用游标卡尺轻卡读数，作为其“直径”；

广东电缆厂有限公司_广东_电缆_电缆厂

（2）对并股软绳施加轴向张力后，用游标卡尺轻卡读数；

（3）沿并股绳外层聚丙烯绳的旋向拧紧，用游标卡尺轻卡读数；

（4）丈量某长度分量，按生产厂供给的单位长度分量来推算其“直径”。 办法1显着不当。

办法2比办法1略有改善，但不能确保其横截面呈圆形，轻卡的概念无法掌握，因而对其“直径”无法操控。

办法3沿并股软绳外层聚丙烯绳的旋向拧紧，其外观呈显着的麻花状，各点高低起伏差异较大，无法确认哪里能代表其“直径”。出现这种现象是因为并股软绵相邻两层的旋向相反，沿外层拧紧，相邻的内层就会被旅松，天然会出现外层起包、洼陷的现象。

办法4在资料密度不变及开网状况相同的条件下，用此办法计算“直径”相对准确，但因为各厂家并股绳资料配方不尽相同，即添加剂的比例不同，其密度在一个较大的范围内改变，另开网状况不同，并股绳软硬有必定差异，且其“直径”究竟是什么概念不清，因而，生产厂家供给的资料标准中规则，以单位长度分量来确认并股软绳的直径的办法的允许偏差为±25％。而咱们所需的并股软绵的“直径”每种标准相差2mm，这样的公差是无法区别几种相邻标准的。另方面，若能消除以上各种影响因素，这种办法也很难用于并股软绳生产中的“直径”操控，因很难设想在生产过程中频繁地取其中心的一段来称其分量；在运用中检测，一是较麻烦，二是浪费太大，且无法对其“直径’哇面操控。

新的丈量办法的提出 基于以上四种办法在实践运用中都不切实可行，因而要操控并股软绳的“直径”，处理三芯交联电缆不圆整的问题，必须走新的路子，选用新的并股软绵直径丈量办法。 并股软绳运用多年，其“直径”丈量问题一向没有处理，首要是因疏松柔软、横截面形状不规则；惯例运用的直径丈量东西是直尺、游标卡尺等；惯例的丈量办法是直接在丈量东西上读数，三者无法有效地结合起来。 并股软绳在交联电缆的横截面中呈曲边扇形，是受到周围物体挤压的成果。这种挤压力的巨细与并股软绵本身的“直径”决议了其运用状况下呈曲边扇形的横截面的面积巨细。在正常的条件下挤压力为常量。若运用状况相同，并股绳“直径”合适，其横截面的形状和面积就可到达抱负状况，即完结电缆填充圆整的目的。 并股软绳的“直径”不能直接丈量，是否可规划一个模拟并股软绳运用状况的丈量用具，经过某种转换然后间接确认其“直径”呢？由此产生如下办法：制做一个横截面呈凹形的多属楷体，上置一块与矩形槽两竖边始终笔直且可上下移动的压板，压板上施加一确认的力P，在压板下沿槽向放置并股软绳，槽的竖边有刻度符号，这样可根据该状况下并股绳所呈的矩形截面积计算其呈圆形时的直径。但这种办法的缺陷一是东西制作较麻烦，更首要的是并股软绳的直径标准范围大，由12～30mm。而丈量用具主体上的矩形槽一旦确认就不会改变，这样，制作的丈量东西若合适测大标准的就不适用于小标准，反之一样。 经过重复探索、实验发现，并股软绳虽在天然状况下横截面形状不规则，但在其受到处在同一平面的接连的笔直且指向轴心的等压力的效果下，该横截面的形状趋于圆形。至此，可以给井股软绳的“直径”以清晰的界说——在并股软绳受到处在同一平面的接连的笔直且指向轴心的确认的等压力的效果下，该横截面为圆形（近似），此圆形的周长除以圆周率为并股软绳在该处的直径。清晰了这必界说后，进而规划了新的丈量东西及办法：

（1）丈量东西。最小刻度为1mm的钢直尺一把，1000g硅码～个，红棉牌尼龙吉他第1 弦一根，即直径为0.7mm尼龙绳一根。

（2）丈量办法及步骤 :1）尼龙绳一端固定，另一端施加 100O g重的破码，丈量尼龙绳上预先作的符号A，B 2）把并股软绳需测直径部分水平放置，使其处于天然松弛状况，用尼龙绳沿并股软绳径向环绕一周，使尼龙绳地点的平面与并股绳丈量处的轴线笔直，然后按步骤1）施加张力，并使尼龙绳两头处于铅垂状况，丈量A，B间的距离L1。

（3）用Lo减去L1，即为所测并股软绳在该处的周长L，然后求得直径D=L/r。这样就可经过一根尼龙绳、一个破码与直尺的运用，完结惯例丈量不能完结的工作。

（4）实验数据的验证及处理

办法确认了，但该办法的丈量重复性及丈量精度能否满意需要呢？对此做了大量的实验进行验证。实验在各种不同标准的并股软绳上进行。在约1m长的并股软绳上等距离丈量五点，各点作好符号，记录丈量周长数据。为了验证丈量数据的重复性，对上述各点进行第二、第三次丈量。重复剖析比较每个数据，并经过替换硅码分量，寻找最佳效果，最终确认选用1000 g硅码。经过实验以为，丈量的重复性及精度彻底可以满意运用要求。本丈量理论上是在同一处进行三次丈量，实践在丈量过程中并股软绳的内外层不断地串动，不可能在同一处进行三次重复丈量。因为并股软绳在某一相邻各点的直径不可能彻底相同，丈量本身也存在必定的系统误差，因而，同一处的丈量成果不彻底重复。每个测点的值不同也反映了其本身各处直径的不均匀性，一般在一个不太大的范围内改变。本着既简化丈量工作又能满意需要的准则，经过屡次实验比较决议，丈量在同一并股软绳上进行三次，测点距离约30 cm，取其中心值作为直径的丈量值。
