进行丈量定位→支吊架制造设备→桥架设备→接地处理



电缆桥架选型规划：强、弱电线路应分槽敷设，强、弱电在分线盒(箱)穿插时有必要选用金属别离板离隔，强、弱电的导线不得在线槽内直接触摸。地上线槽内的各种配线仅答应在分线盒出线口处接头。地上线槽在施工设备中，要求悉数线槽管连成一个牢靠的接地全体。

​

1、丈量定位：



用弹线法标识桥架的设备方位，确认好支架的固定方位，做好符号。竖井内桥架定位应先用悬钢丝法确认设备基准线，如预留洞不合适，应及时调整，并做好修补。



2、电缆桥架制造设备



咱们依据施工图规划标高及桥架规范，进行定位，然后按照丈量尺度制造支架，支架进行工厂化出产。在无吊顶处沿梁底吊装或靠墙支架设备，在有吊顶处在吊顶内吊装或靠墙支架设备。在无吊顶的公共场所结合结构构件并考虑修建漂亮及检修便利，选用靠墙、柱支架设备或屋架下弦构件上设备。靠墙设备支架固定选用膨胀螺栓固定，支架间隔不超越2米。在直线段和非直线段衔接处、过修建物变形缝处和曲折半径大于300mm的非直线段中部应增设支吊架，支吊架设备应保证桥架水平度或笔直度符合要求。



3、电缆桥架



a.关于特别形状桥架，将现场丈量的尺度交于资料供货商，由供货商依据尺度制造，削减现场加工。桥架原料、类型、厚度以及附件满意规划要求。



b.桥架设备前，有必要与各专业和谐，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发作对立。



c.将桥架举升到预订方位，与支架选用螺栓固定，在转弯处需细心校核尺度，桥架宜与修建物斜度共同，在圆弧形修建物墙面的桥架，其圆弧宜与修建物共同。桥架与桥架之间用衔接板衔接，衔接螺栓选用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须到达规划要求，保证一个体系的桥架连成一体。



d.跨过修建物变形缝的桥架应按企业规范《钢制电缆桥架设备工艺》做好伸缩缝处理，钢制桥架直线段超越30m时，应设热胀冷缩补偿设备。



e.桥架设备横平竖直、规整漂亮、间隔共同、衔接结实，同一水平面内水平度误差不超越5mm/m，直度误差不超越5mm/m。



4、接地处理



电缆桥架的接地处理镀锌桥架之间可利用镀锌衔接板作为跨接线，把桥架连成一体。在衔接板两头的两只衔接螺栓上加镀锌绷簧垫圈，桥架之间用不小于4mm2软铜线进行跨接，再将桥架与接地线相连，构成电气通路。桥架全体与接地干线应有不少于两处的衔接。

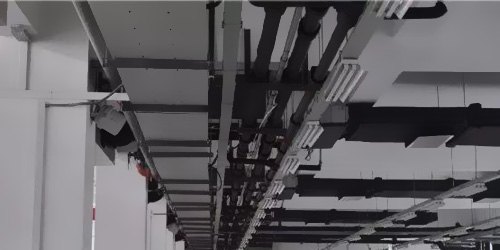

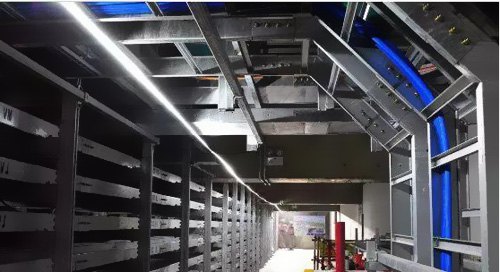

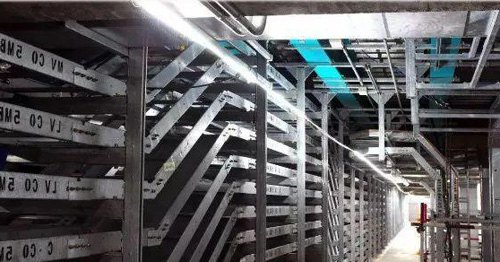

5、多层桥架设备;分层桥架设备



先设备上层，后设备基层，上、基层之间隔离要留有余量，有利于后期电缆敷设和检修。水平相邻桥架净距不宜小于50mm，层间隔离应依据桥架宽度最小不小于150mm，与弱电电缆桥架间隔不小于0.5m。



6、确认环境条件环境条件一般有三种：腐蚀环境、正常环境、特别环境。



确认走向依据大都电缆走向，在室内可沿着、柱、梁、楼板走，在室外尽可能沿工艺管道走。 核算荷重核算在电缆桥架走向断面上的单位长度电缆的分量q及总荷载G总=n1q1+n2q2……nnqn式中：q1·q2·q3……qn为每根电缆单位分量(kg／ m)n1·n2·n3……nn为相同电缆根数G总允（电缆侨架的答应荷载参照荷载曲线图表）挑选桥架依据电缆荷载及桥架设备处的环境，以桥架的载荷曲线为依据，来确认的类型和规范及立柱的间隔、托臂的长度、桥架的层次，立柱的长度等。依据电缆走向及设备的环境确认桥架的固定方法；悬挂式、直立式，(这两种方式均可选用单侧固定或双侧固定)、壁侧式等。各种电缆在电缆桥架上的层次组织与层间隔离。电缆桥架层次的摆放是：弱电操控电缆在最上层，接着一般操控电缆、低压动力电缆、高压动力电缆顺次鄙人摆放，这样摆放有利于屏蔽搅扰通风、散热等。
